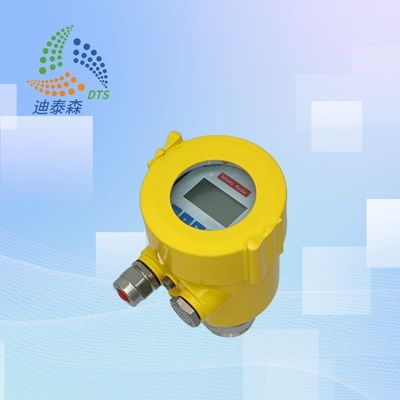

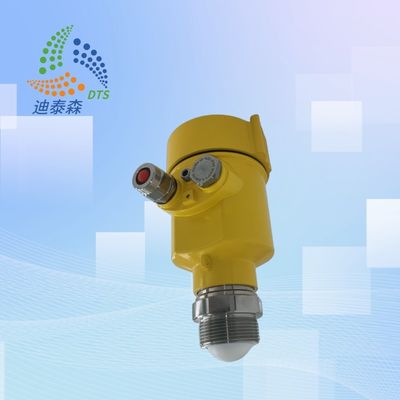

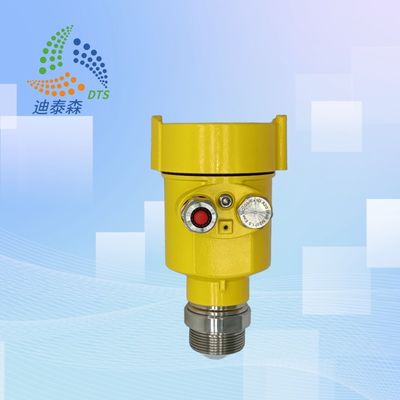

उच्च संवेदनशीलता रडार प्रकार स्तर गेज 30m 80GHz तरल के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DTS |
| प्रमाणन | CNEX |
| मॉडल संख्या | डीटीएस-आरडी-82 |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | कार्टून |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 10000 |
उत्पाद विवरण
| ग्रेड | औद्योगिक | अनुकूलित समर्थन | ओईएम, ओडीएम |
|---|---|---|---|
| मॉडल | डीटीएस-आरडी-82 | आवेदन | तरल |
| माप सीमा | 30 मी | आवृत्ति | 80GHz |
| शुद्धता | ± 2 मिमी | प्रक्रिया तापमान | -40 ℃ ~ + 120 ℃ |
| प्रक्रिया का दबाव | (-0.1~0.1）एमपीए | प्रक्रिया कनेक्शन | Thread G1½; धागा G1½; Flange from DN50 DN50 से निकला हुआ किनारा |
| प्रमुखता देना | रडार प्रकार स्तर गेज 30 मीटर,उच्च संवेदनशीलता रडार प्रकार स्तर गेज,रडार टैंक माप प्रणाली तरल |
||
उत्पाद विवरण
30m 80GHz रडार स्तर ट्रांसमीटर उच्च संवेदनशीलता रडार स्तर सेंसर संक्षारक तरल के लिए गेज मीटर
उत्पाद का वर्णन:
गैर संपर्क रडार स्तर ट्रांसमीटर ठोस और तरल पदार्थों के निरंतर स्तर माप का एहसास कर सकते हैं। यह विभिन्न कार्य परिस्थितियों में माप की उच्च सटीकता और उच्च स्थिरता सुनिश्चित कर सकता है.स्थापित करने में आसान, संचालित करने में आसान और कम रखरखाव, यह उत्पादन प्रक्रिया में स्तर नियंत्रण के लिए एक आदर्श समाधान है।
रडार माप: माप का सिद्धांत
रडार स्तर मीटर उच्च आवृत्ति वाले रडार आवेगों के साथ काम करता है जो एक एंटेना द्वारा उत्सर्जित होते हैं और डीसी मूल्य (सम्बन्धी डायलेक्ट्रिक स्थिरांक) के परिवर्तन के कारण मध्यम सतह से परिलक्षित होते हैं।परावर्तित रडार धड़कन का उड़ान का समय यात्रा की गई दूरी के प्रत्यक्ष आनुपातिक हैयदि टैंक ज्यामिति ज्ञात है, तो इस चर से स्तर की गणना की जा सकती है।
विशेषताएं:
-
1उच्च आवृत्ति स्तर मीटर का एंटीना आकार छोटा और स्थापित करना आसान है, जो इसके गैर-संपर्क रडार को बढ़ाता है और किसी भी पहनने और प्रदूषण को समाप्त करता है।
-
2लगभग सभी प्रकार के संक्षारण और फोम इस रडार को लगभग प्रभावित नहीं करते हैं, और जबकि वायुमंडल में जल वाष्प, तापमान और दबाव में परिवर्तन इसे प्रभावित कर सकते हैं, परिवर्तन न्यूनतम हैं। -
3धूल भरे वातावरण में यह लेवलमीटर अप्रभावित रहता है और अपना कार्य करता रहता है। -
4छोटी तरंग दैर्ध्य उच्च आवृत्ति स्तर मीटर को झुकाव वाली ठोस सतहों पर संकेतों को प्रतिबिंबित करते हुए बेहतर काम करने की अनुमति देती है। -
5किरण का कोण काफी छोटा होता है, जिससे रडार अपनी ऊर्जा को केंद्रित करने में अधिक सक्षम होता है और साथ ही हस्तक्षेप वस्तुओं से बेहतर तरीके से बचने के लिए प्रतिध्वनि क्षमता को बढ़ाता है।
तकनीकी मापदंडः
| मॉडल | डीटीएस-आरडी-82 |
|---|---|
| आवेदन | तरल |
| माप सीमा | 30 मीटर |
| आवृत्ति | 80GHz |
| सटीकता | ±2 मिमी |
| प्रक्रिया तापमान | -40°C~+120°C |
| प्रक्रिया दबाव | (-0.1~0.1) एमपीए |
| प्रक्रिया कनेक्शन | थ्रेड G11⁄2; DN50 से फ्लैंज |
| सुरक्षा वर्ग | IP67 |
| संकेत आउटपुट | 4...20mA/HART; RS485/MODBUS |
| संबंध | ब्लूटूथ/एनबी-आईओटी/4जी |
| सामग्री | स्टेनलेस स्टील+पीटीएफई |
| विद्युत आपूर्ति | दो तार DC24±6V; चार तार AC220V |
अनुप्रयोग:
यह डीटीएस-आरडी-82 रडार स्तर ट्रांसमीटर खंडित कंटेनरों के लिए लागू होता है, मिसिंग सिस्टम के साथ कंटेनरों, बलवर्धक struts के साथ साइलो, पोत वाल के पास माउंट। जैसे कॉस्मेटिक टैंक,शराब के टैंकजल टैंक, अपशिष्ट जल, नदी, झील, जलाशय आदि, ये सभी स्तर की निगरानी के लिए डीटीएस-आरडी-82 का उपयोग कर सकते हैं।
पैकिंग और शिपिंगः
पैकिंग और शिपिंगः
80जी रडार लेवल मीटर को एक मज़बूत कार्डबोर्ड बॉक्स में पैक किया गया है जिसमें निम्नलिखित आयाम हैं:
लंबाईः 40 सेमी
चौड़ाईः 30 सेमी
ऊंचाईः 30 सेमी
80जी रडार लेवल मीटर सभी आवश्यक घटकों और सामानों के साथ-साथ एक उपयोगकर्ता मैनुअल के साथ शिप किया जाता है।
पैकेज को आमतौर पर डीएचएल या फेडएक्स जैसे वाहक के साथ हवाई मालवाहक द्वारा भेजा जाता है।
